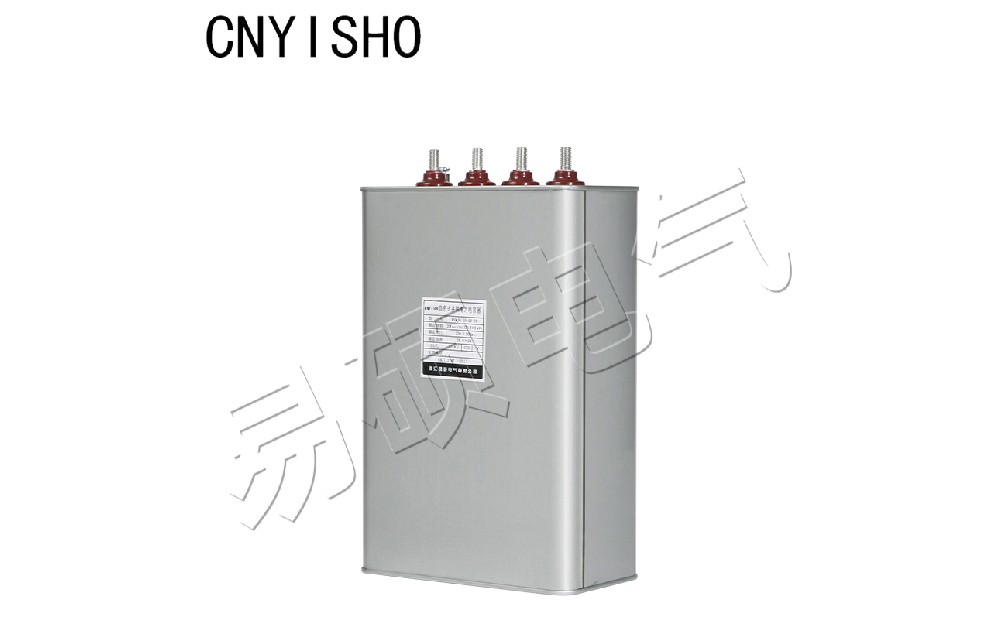

自愈式電容器的構造可以清晰地分為以下幾個主要部分：

外層殼體：一般采用金屬或塑料制成，用于保護內部部件免受外界環境的影響。

電容器核心：

金屬箔：通常使用鋁箔或鍍鋅鐵箔等金屬箔片制成，作為電極，用于儲存電荷和形成電容效應。

介質層：由聚乙烯、聚丙烯、聚酰亞胺、氧化鋯等電介質材料構成，隔離兩個金屬層片，同時允許電荷通過。

自愈元件（熔斷器）：自愈電容器的特點之一。當電壓過高或電流過大時，會觸發自愈元件的熔斷功能，保護電路。自愈元件一般由金屬箔構成，其斷裂點設置在一定電流或過電壓水平上。

自愈過程：當電容器遭受過高的電壓時，介質中的弱點（如雜質或氣隙）可能被擊穿，導致電流密度急劇增大。此時，金屬化鍍層會產生高熱，擊穿點周圍的金屬導體迅速蒸發逸散，形成金屬鍍層空白區，擊穿點自動恢復絕緣。

引線：用于連接電容器核心和外部電路，一般由金屬制成。

封裝材料：用于固定和封裝內部元件，防止灰塵和濕氣的侵入。

涂層：為了提高自愈式電容的可靠性和性能，在金屬箔上涂有一層保護層，以防止金屬氧化和組件老化。

此外，自愈式電容器有兩種常見的結構：

卷線式：采用繞線式結構，可以靈活調整電容器內部的結構參數，因此具有更高的電容量和耐壓能力。

插片式：采用棒式結構排列方式，一般應用于高頻電路中，因?yàn)槠渚哂懈偷拇?lián)電感和焦耳損耗、更好的高頻響應。

以上即為自愈式電容器的詳細構造及其特點。
