（1）有源電力濾波器的工作原理

有源電力濾波器主要由負載電流分離、指令電流調節、輸出電流控制、驅動電路以及主電路組成。它采用電流型變流器，經連接電抗器接入系統，通過調整交流側逆變輸出電壓的瞬時幅值與相位，或直接控制交流側輸出電流，使裝置發出或吸收寬頻譜無功功率。基于電力電子的有源電力濾波器裝置并聯于電網中，相當于一個可控的無功及諧波電流源，其無功及諧波電流可以快速地跟隨負荷無功電流的變化而變化，自動補償電網系統所需無功及諧波，并且可以實現從感性無功到容性無功的全范圍補償，同時對電網電壓進行動態穩定調節。

（2）有源電力濾波器的工作原理

有源電力濾波器采用模塊化插拔式設計，集三相不平衡治理、諧波抵制和無功補償功能為一體，方便運維人員安裝拆卸，同時也方便將來用電負荷發生變化擴展補償容量。

該有源濾波裝置主要特點有以下幾個方面：

1）補償方式靈活：既可補諧波，又可兼補無功，可對2-51次諧波進行全補償或指定特定次諧波進行補償，同時可治理三相不平衡問題；

2）線性補償，全響應時間≤5ms；

3）具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠控，也可以本控；

4）采用DSP高速檢測和運算的數字控制系統和進口IGBT，功率密度大，可靠性高；

5）監控以及顯示具備遠程通訊接口，可以通過PC機實時監控；

6）標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

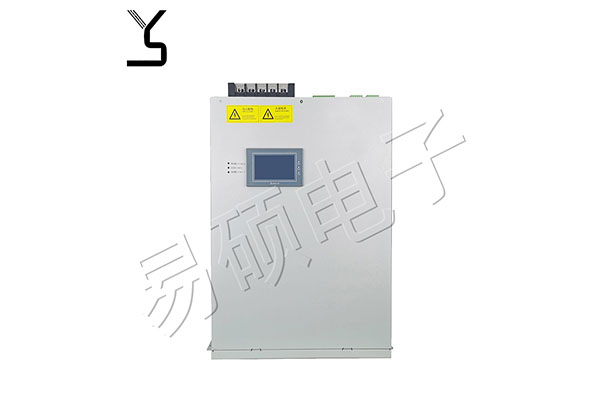

有源電力濾波器可采用壁掛和整柜方式安裝，同時可實現集中和就地治理，如圖2所示的產品，給安裝、 維護及日后升級帶來了便捷，提高了整體的安裝效率。
