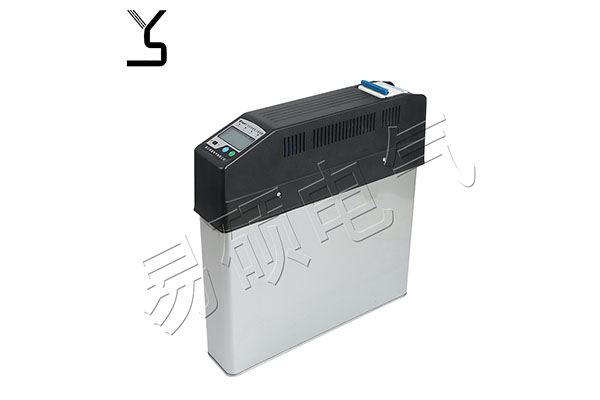

智能電容器的結構和端子介紹：

下面一起來看看智能電容器的結構和端子介紹。

其中包括有數顯裝置、一個斷路器、UA、UB、UC、UN接口，2個RJ45形態的RS485接口和接指示燈端子。

接線時將UA、UB、UC接上380V電源，RS485接口是用于接二次電流互感器或者控制器，以及接下一臺電容器，注意是采用網線插拔式直接連接即可。

對于指示燈端子接線，是當用戶有輸出電容狀態指示燈的要求的情況下，需要進行外接指示燈。指示燈端子接線時注意共補和分補有所不同哦。

共補：C1 C2端子為共補兩組電容投切狀態指示燈信號輸出端，C1 C2端子輸出分別接2個交流380V指示燈的一端，指示燈另一端接B相線或C相線。

分補：Ca、Cb、Cc為分補A、B、C三相電容投切狀態指示燈信號輸出端，Ca、Cb、Cc分別接3個交流220V指示燈的一端，指示燈另一端接公共端接零線UN
